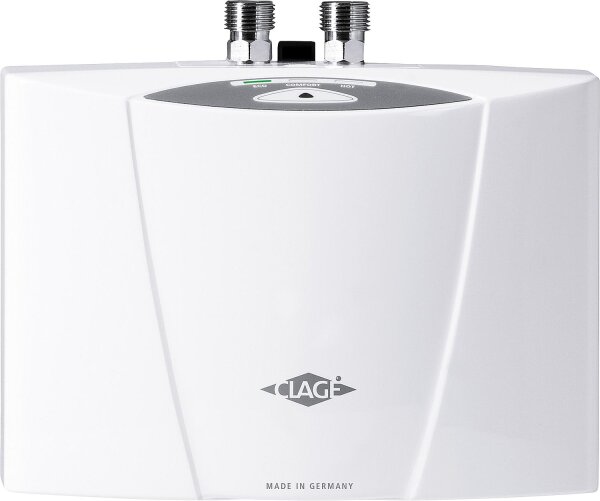

• Nur für eine Entnahmestelle
• Elektronisch geregelter Klein-Durchlauferhitzer
• Spart bis zu 85% Energie gegenüber herkömmlichen Kleinspeichern
• Solaranlagenfähig
• Sensortaste und drei unterschiedlich farbige LED zur Bestimmung der maximalen Auslauftemperatur in drei Stufen ECO (35°C), Comfort (+38°C) und Max (+45°C)
• Druckfeste Bauart
• Effektives Blankdraht-Heizsystem IES
• Netzanschlussleitung ca. 650 mm lang, steckerfertig (3,5 kW) bzw. Netzleitung (ab 4,4 kW)
• Wartungsfreundliche Heizkartusche
• Geeignet zur Nacherwärmung von vorerwärmtem Wasser (z. B. Solaranlage)
• Energieeffizienzklasse A
Einsatzbereich
Mit handelsüblichen Sanitärarmaturen für Handwaschbecken, auch geeignet:
• Für berührungslose Armaturen
• Für Standventile (keine Mischung von Warm- und Kaltwasser nötig)
• Bei geringem Fließwasserdruck
• Für eine Küchenspüle (nur MCX 6/7)
• Handwaschbecken
Modell MCX |
3
|
4
|
6
|
7
|
Technische Daten |
|
|
|
|
Energieeffizienzklasse |
A*) |
A*) |
A*) |
A*) |
Nennleistung [kW] |
3,5 |
4,4 |
5,7 |
6,5 |
Inhalt [l] |
0,2 |
0,2 |
0,2 |
0,2 |
Zulässiger Betriebsdruck [MPa (bar)] |
1 (10) |
1 (10) |
1 (10) |
1 (10) |
Wasseranschlüsse (Schraubanschlüsse) |
DN 10 3/8“ 1)
|
DN 10 3/8“ 1)
|
DN 10 3/8“ 1)
|
DN 10 3/8“ 1)
|
Warmwasserleistung bei Δt = 25 K 2) [l/min] |
2,0 |
2,5 |
3,3 |
3,7 |
Einschalt- max. Durchflussmenge 3) [l/min] |
1,2 - 2,0 |
1,5 - 2,5 |
1,5 - 3,3 |
1,5 - 3,7 |
Spannung [V AC] |
1~ / N / PE 220-240 |
1~ / N / PE 220-240 |
1~ / N / PE 220-240 |
2~ / PE 400 |
Nennstrom [A] |
15 |
19 |
25 |
2 x 16 |
Min. erforderlicher Kabelquerschnitt 4) [mm2] |
1,5 |
2,5 |
4,0 5)
|
2,5 |
IES® Blankdraht-Heizsystem 6) [Ω cm] |
1100 |
800 |
800 |
1100 |
ca. Gewicht mit Wasserfüllung [kg] |
1,5 |
1,5 |
1,5 |
1,5 |
Solaranlagenfähig (Zulauftemp. < 70°C) |
• |
• |
• |
• |
Feuchtigkeitsstufe nach VDE |
IP 25 |
IP 25 |
IP 25 |
IP 25 |
*) Die Angabe entspricht den vorläufigen Anforderungen für die ab September 2015 verbindliche EU-Verordnung Nr. 812/2013
1) 1/2“ Wasseranschlüsse auf Wunsch
2) Temperaturerhöhung von z.B. 15° C auf 40° C
3) Durchflussmenge begrenzt für optimale Temperaturerhöhung. Kann durch die Wassermengenjustage angepasst werden
4) Vorschriften des örtlichen Energieversorgers beachten
5) Es darf nur die werkseitig gelieferte Netzleitung verwendet werden
6) Zulässiger elektrischer Mindestwiderstand des Wassers bei 15° C
Tastenbedienfeld
Das Bedienfeld mit der Sensortaste und drei farbigen LEDs dient zur Einstellung der maximalen Auslauftemperatur auf 35, 38 oder 45° C
