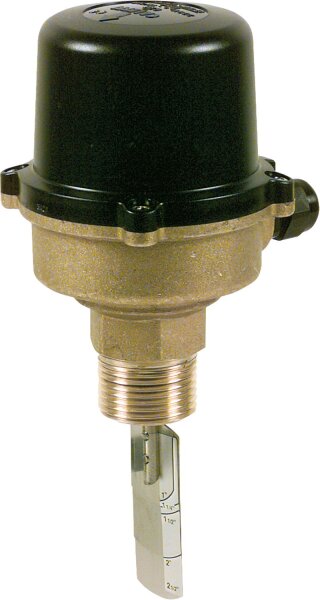

• In Heizungsanlagen hat der Strömungswächter die Aufgabe, den Brenner abzuschalten, sollte das Trägermittel nicht mehr oder nur in ungenügendem Maß zirkulieren
• Der Wechselkontakt erlaubt wahlweise das Ein- oder Ausschaltungen einer beliebigen Vorrichtung beim Erreichen des Ansprechdurchflusses
• Der Einbau in das Rohr erfolgt durch Anschweißen einer Muffe DN 25 (1")
• Anschluss: DN25 (1")
• Temperatur Medium max.: +120°C
• Temperatur Medium min.: -30°C
• Umgebungstemperatur max.: +55°C
• Spannung: 240 V
• Schutzart: IP 54
• Kontakt: Umschalter 15 (7) A
• Betriebsdruck max.: 10 bar
• für Rohrgrößen: DN25 (1") - DN200 (8")
• Zulassung: CE
Rohr-ø Zoll
1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4", 6", 8"
Minimale Einstellung Schaltpunkt bei zunehmendem Durchfluss
1,3 1,7 2,6 3,0 5,0 6,8 10,0 16,5 37,0
Minimale Einstellung Schaltpunkt bei abnehmendem Durchfluss
0,9 1,25 1,9 2,2 3,7 5,2 8,5 14,5 33,0
Maximale Einstellung Schaltpunkt bei zunehmendem Durchfluss
2,9 3,8 5,9 6,7 11,7 15,8 21,5 43,0 76,0
Maximale Einstellung Schaltpunkt bei abnehmendem Durchfluss
2,8 3,7 5,8 6,6 11,5 15,6 21,0 36,0 70,0
