• Für eine- oder mehrere Entnahmestellen
• Universalanschluss für Einkreis- und
wirtschaftlichen Zweikreisbetrieb
• Elektronische Temperaturregelung mit
zwei Temperatursensoren
• Hochwertige Edelstahlheizkörper mit
Inspektionsflansch und Entleerungsstutzen
• Mit Montageschablone und -bügel
• Stahl-Innenbehälter mit hochwertiger Titan-Schutzemaillierung
• Ohne Sicherheitsgruppe
Einsatzbereiche
• Warmwasserversorgung mehrerer
Zapfstellen, z.B. Wohnung und
öffentlicher Gebäude

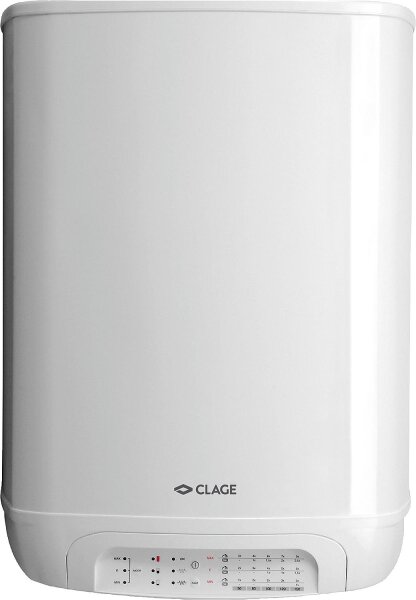

Modell SX |
50 Liter |
80 Liter |
100 Liter |
120 Liter |
Technische Daten |
|
|
|
|
Energieeffizienzklasse
|
C*) |
C*) |
C*) |
C*) |
Nennleistung [kW] |
0,75/4,5 |
1,0/6,0 |
1,0/6,0 |
2,0/6,0 |
Zulässiger Betriebsüberdruck [MPa (bar)] |
0,6 (6) |
0,6 (6) |
0,6 (6) |
0,6 (6) |
Wasseranschlüsse (Schraubanschlüsse) |
DN 15 (1/2“) |
DN 15 (1/2“) |
DN 15 (1/2“) |
DN 15 (1/2“) |
Temperaturvorwahlbereich [°C] |
40 / 60 / 85 |
40 / 60 / 85 |
40 / 60 / 85 |
40 / 60 / 85 |
ca. Mischwassermenge 40°C bei 65°C [l] |
85 |
142 |
176 |
217 |
Spannung 3) [V AC] |
1~/N/PE 230 |
1~/N/PE 230 |
1~/N/PE 230 |
1~/N/PE 230 |
|
2~/N/PE 400 |
2~/N/PE 400 |
2~/N/PE 400 |
2~/N/PE 400 |
|
3~/N/PE 400 |
3~/N/PE 400 |
3~/N/PE 400 |
3~/N/PE 400 |
Aufheizzeit Δt = 45 K 1) [min] |
37 / 220 2)
|
44 / 264 2)
|
55 / 330 2)
|
66 / 198 2)
|
Bereitschaftsstromverbrauch bei 65°C [kWh/24 h] |
0,59 |
0,82 |
0,99 |
1,14 |
ca. Gewicht mit Wasserfüllung [kg] |
71 |
106 |
133 |
162 |
Feuchtigkeitsschutzstufe nach VDE |
IP 24 |
IP 24 |
IP 24 |
IP 24 |
Abmessungen |
|
|
|
|
A [mm] |
613 |
841 |
993 |
1153 |
C [mm] |
- |
- |
- |
300 |
E [mm] Montagehöhe Wandhalter |
550 |
900 |
900 |
900 |
*) Die Angabe entspricht den Anforderungen für die ab September 2015 verbindliche EU-Verordnung Nr. 812/2013
1) Temperaturerhöhung von z.B. 15° C auf 60° C
2) Aufheizzeit bei Leistung „Max.“ bzw. „Min.“
3) Vorschriften des örtlichen Energieversorgers beachten
Komfortables Tastenbedienfeld
Die Temperatur kann auf 40°C, 60°C oder 85°C
voreingestellt werden. Über die Wärmeinhalts-
anzeige mit Nutzungstabelle ist leicht zu erkennen,
welche Mischwassermenge zur Verfügung steht.
Ein-/Ausschalter und Schnellaufheiztast.
